CD功率電感

首頁 > 產品中心 > CD功率電感

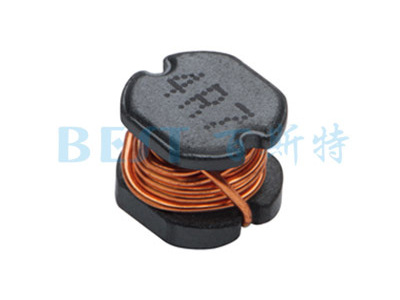

CD53貼片電感

CD53貼片電感為一款表面貼裝小型功率電感,其電感體積小、薄型、高飽和電流、高能量存儲和低電阻等特性;出色的焊接性和耐環境性,可適用于回流焊工藝;符合無鉛環保ROHS產品。CD53貼片電感一般主要應用于電腦顯示板卡、筆記本、dc轉換器、電視機、電子儀器等領域上。
2018-11-27 09:54:29
咨詢服務熱線:
400-735-2288
產品詳情

CD53貼片功率電感封裝尺寸圖

CD32貼片功率電感封裝尺寸圖

TYPE(規格型號) A B C D E F G
CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0

?

CD53貼片功率電感參數

型號 電感值(μH) DCR (Max)直流電阻(Ω) IDC (Max)額定電流(A)? ? ?測試頻率(kHz)??
CD53-1.5uH/M 1.5 0.035 3.10 100
CD53-2.2uH/M 2.2 0.040 3.00 100
CD53-2.7uH/M 2.7 0.047 2.90 100
CD53-3.3uH/M 3.3 0.055 2.80 100
CD53-3.9uH/M 3.9 0.055 2.70 100
CD53-4.7uH/M 4.7 0.070 2.60 100
CD53-5.6uH/M 5.6 0.080 2.50 100
CD53-6.8uH/M 6.8 0.090 2.40 100
CD53-8.2uH/M 8.2 0.110 2.30 100
CD53-10uH/M 10 0.130 2.20 100
CD53-15uH/M 15 0.180 2.00 100
CD53-22uH/M 22 0.260 1.60 100
CD53-27uH/M 27 0.280 1.40 100
CD53-33uH/M 33 0.380 1.30 100
CD53-39uH/M 39 0.440 1.20 100
CD53-47uH/M 47 0.490 0.90 100
CD53-56uH/M 56 0.550 0.85 100
CD53-68uH/M 68 0.680 0.80 100
CD53-82uH/M 82 0.860 0.80 100
CD53-100uH/M 100 0.960 0.70 100
CD53-220uH/M 220 2.100 0.30 100
CD53-270uH/M 270 2.500 0.28 100
CD53-330uH/M 330 4.000 0.25 100
CD53-680uH/M 680 8.000 0.18 100
CD53-1.0mH/M 1000 11.500 0.14 100
? ? ? ? ?
Remark:? ●? □ Tolerance: N:±30% , M:±20% , ? ?K:±10% ? ?
?????????????? ●? Inductance Tested at ? ?100kHz,0.25Vrms (20℃) ? ?
?????????????? ●? IDC: DC current at ? ?which the inductance drops approximate 20% from its value without current
?????????????? ●? Operating? Temperature : -25℃ ~ +105℃ ? ?
?????????????? ●? Measure Equipment: ? ? ?
??????????????????? INDUCTANCE : Agilent ? ?HP-4284A , HP-4285A ? ?
??????????????????? IDC : Agilent ? ?HP-4284A+HP-42841A ? ? ?
??????????????????? DCR : CHEN HWA 502A ? ? ?
