CD功率電感

首頁 > 產品中心 > CD功率電感

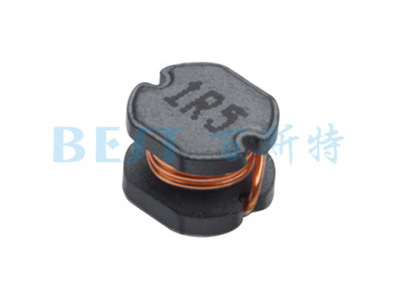

CD43貼片電感

CD43貼片電感為一款表面貼裝小型功率電感,其電感體積小、薄型、高飽和電流、高能量存儲和低電阻等特性;出色的焊接性和耐環境性,可適用于回流焊工藝;符合無鉛環保ROHS產品。CD43貼片電感一般主要應用于電腦顯示板卡、筆記本、dc轉換器、電視機、電子儀器等領域上。
2018-11-27 09:42:54
咨詢服務熱線:
400-735-2288
產品詳情

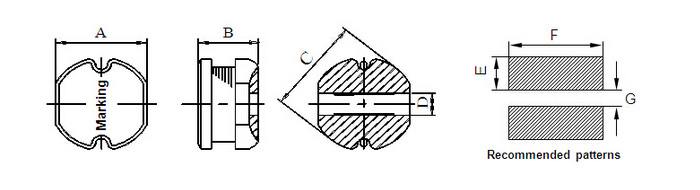

CD43貼片功率電感封裝尺寸圖

CD32貼片功率電感封裝尺寸圖

TYPE(規格型號) A B C D E F G
CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0

?

CD43貼片功率電感參數

型號 ?電感值(μH) DCR (Max)直流電阻(Ω) IDC (Max)額定電流(A) ? 測試頻率(kHz)
CD43-1.0uH/M 1.0 0.025 3.00 100
CD43-1.2uH/M 1.2 0.025 2.90 100
CD43-1.5uH/M 1.5 0.038 2.85 100
CD43-1.8uH/M 1.8 0.030 2.80 100
CD43-2.2uH/M 2.2 0.045 2.50 100
CD43-3.3uH/M 3.3 0.055 2.10 100
CD43-4.7uH/M 4.7 0.075 1.80 100
CD43-5.6uH/M 5.6 0.090 1.70 100
CD43-6.8uH/M 6.8 0.10 1.50 100
CD43-8.2uH/M 8.2 0.13 1.30 100
CD43-10uH/M 10 0.14 1.20 100
CD43-15uH/M 15 0.23 1.00 100
CD43-18uH/M 18 0.25 0.90 100
CD43-22uH/M 22 0.26 0.80 100
CD43-27uH/M 27 0.33 0.75 100
CD43-33uH/M 33 0.42 0.70 100
CD43-39uH/M 39 0.50 0.65 100
CD43-47uH/M 47 0.58 0.55 100
CD43-56uH/M 56 0.70 0.50 100
CD43-68uH/M 68 0.85 0.48 100
CD43-82uH/M 82 1.00 0.45 100
CD43-100uH/M 100 1.30 0.30 100
CD43-150uH/M 150 1.70 0.25 1MHz
CD43-220uH/M 220 2.70 0.16 1MHz
CD43-680uH/M 680 9.70 0.15 1MHz
CD43-1.0mH/M 1000 13.00 0.08 1MHz
? ? ? ? ?
Remark:? ●? MTolerance: N:±30% , M:±20% , ? ?K:±10% ? ?
?????????????? ●? Inductance Tested : ? ?1uH~100uH at 100kHz,0.25Vrms , 150uH~1000uH at 1MHz/0.25V (20℃)
?????????????? ●? IDC: DC current at ? ?which the inductance drops approximate 20% from its value without current
?????????????? ●? Operating? Temperature : -25℃ ~ +105℃ ? ?
?????????????? ●? Measure Equipment: ? ? ?
??????????????????? INDUCTANCE : Agilent ? ?HP-4284A , HP-4285A ? ?
??????????????????? IDC : Agilent ? ?HP-4284A+HP-42841A ? ? ?
??????????????????? DCR : CHEN HWA 502A ? ? ?
下一條: CD53貼片電感
